一、CMP的定義

　　CMP，即“Communications plenum cable”,中文可以解釋成是“水平通風空間布線用纜”。它是美國UL阻燃分級中眾多等級的一種。它具有高阻燃、低煙、低熱、低毒、無滴漏的特點。是目前弱電通信系統中使用的阻燃等級最高的線纜產品。不僅通過嚴格的測試標準，而且符合國內2013年度最新發布的《數據中心安全電纜使用白皮書》中提及的安全線纜的要求。

　　二、CMP線纜的結構及材料組成

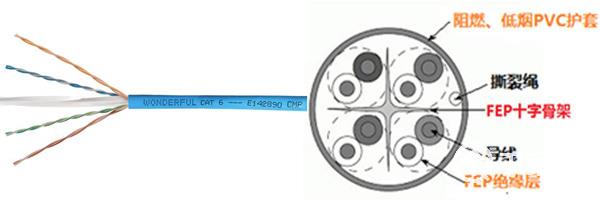

　　CMP四對雙絞線線纜的產品結構，和其它四對雙絞線結構是一樣的。就拿常見的六類雙絞線來看。其結構包括線纜的外護套、線纜中心十字骨架、撕裂繩、芯線的絕緣層，以及8根銅導體。如下圖所示：

　　雖然結構一樣，但是組成CMP高阻燃線纜的材料卻和其它阻燃等級的線纜有很大不同(比如常說的PVC線纜和低煙無鹵線纜)。CMP線纜的外護套使用的是專用的低煙、阻燃PVC(聚氯乙烯)材料，而其它低等級的阻燃線纜使用的是普通阻燃PVC材料，亦或是加了阻燃劑的PE(聚乙烯)或EVA(乙烯-醋酸乙烯共聚物)材料。CMP線纜的中心十字骨架采用FEP(氟塑料)材料，而其它低阻燃等級的線纜十字骨架一般采用PE材料。CMP線纜8芯線的絕緣層采用的是FEP材料，而其它低等級阻燃線纜的絕緣層采用的是PE材料，這是CMP線纜和其它阻燃等級的線纜材料上的最大區別。具體對應關系，見下表所示:

　　不同的材料，就決定了各種線纜不同的防火阻燃特性。

　　三、CMP線纜的判定

　　CMP線纜使用了低煙、阻燃PVC外護套和FEP的絕緣層材料，是否意味著線纜產品只要使用了這兩種材料，就可以稱之為CMP線纜呢?答案是否定的。那怎樣衡量或判定一根線纜的阻燃等級是否達到CMP級呢?這就需要通過嚴格的測試條件才能做出回答。

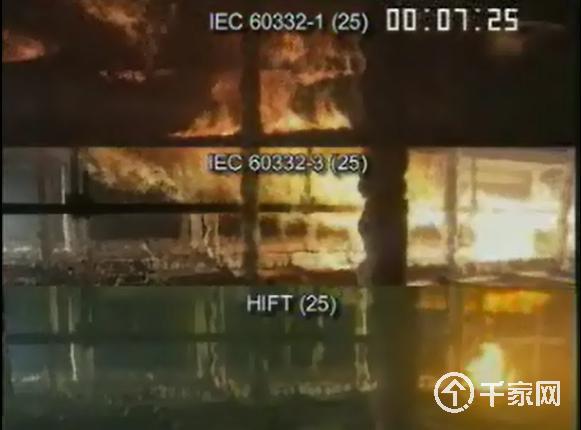

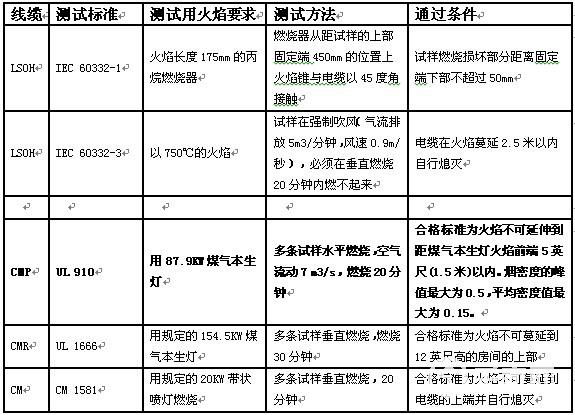

　　CMP阻燃等級測試是美國UL阻燃測試中的一種，它采用的是斯坦納通道(Steiner Tunnels)試驗方法。在每秒7立方米的空氣流通環境中對電纜或者光纜的火焰蔓延距離和煙霧濃度進行測試。測試采用水平燃燒的測試方法，利用87.9KW煤氣爐烘烤爐做為火源，測試時間持續20分鐘，最大火焰蔓延距離為1.5米，最大煙密度為0.5，平均煙密度為0.15。只要符合上述的測試方法及測試要求的數據值，不管該產品使用何種材料制成，其阻燃等級都可以稱之為CMP

3.CMP線纜的低熱特性：

　　產品熱特性，是考慮產品在火災中完全燃燒所能釋放出來的熱量。而熱量的釋放，直接導致溫度的升高。而高溫是導致材料不斷燃燒的根源。如果溫度不夠高，就算有火源的產生，也不會導致周邊其它材料的燃燒，反之，就算火源沒有直接接觸到材料，但是其溫度足夠高，產生了大量的熱量，同樣會導致附近的物品燃燒。

　　在考慮材料熱能釋放特性時，除了要看熱能釋放的程度，還要看熱能釋放的時間點。熱能釋放的越少，釋放的越晚，越有利于火災的控制。

　　CMP線纜在UL910測試時雖沒有要求測試熱量釋放，但低熱特性也是CMP線纜的另一個突出特性。因為其本身的主要材料為FEP(氟塑料)，F(xiàn)EP本身不燃燒(氧指數為95，即只有在95%氧純度的環境下才能燃燒，自然環境不可能存在)，只有在溫度高達500℃以上時，才開始慢慢分解。所以其熱量釋放非常少，不會導致周邊環境溫度的急劇升高，避免火勢的持續擴大。下圖是CMP線纜和低煙無鹵線纜燃燒時釋放熱量的比較。CMP線纜釋放的熱量是低煙無鹵線纜釋放熱量的1/4或1/5。

　　4.CMP線纜的低毒特性：

　　此處講的低毒性，是相對其它非CMP級通訊線纜而言的。通常這個特性被很多人誤解。認為CMP線纜在火場中會產生大量的劇毒物質，并遠遠超出其它線纜，尤其是低煙無鹵線纜在火場中產生的有毒物質。但實際情況是這樣的嗎?答案是否定的。通過國內權威機構、遵循GB/T20285-2006《材料產煙毒性尾纖分級》標準要求的檢測，同樣長度的CMP線纜和低煙無鹵線纜，在完全燃燒后的毒性通過小白鼠試驗，毒性等級都為ZA3級，證明CMP線纜燃燒后的毒性和低煙無鹵線纜毒性相當。

　　而如果在現實的火場中，CMP線纜本身的高阻燃特性及耐高溫性，不僅可延遲火勢蔓延，也會減緩毒性氣體的產生。而且其本身材料FEP的難燃特性，也減少了火場中的耗氧量。更有利于保證人員生命安全。

　　5.CMP線纜的無滴漏特性：

　　火災現場中火焰的滴漏，是導致火災蔓延的另一主因。尤其是現在的數據中心，目前推薦采用敞開式橋架敷設的方式。在此環境下，一旦通信線纜著火，其火焰很有可能沿著線纜從吊頂內或者架空橋架中滴垂下來，并且附在其它物體上繼續燃燒，最終導致地面設施或者其它網絡設備燃燒。不僅擴大了火災區域，也加劇了撲滅難度，將造成了更大的損害。

　　為了了解與管控材料的滴漏特性，在歐盟FIPEC Scenarios 1 &2 測試方法中對滴漏有明確的分級，在測試1200秒內，觀察線纜的滴漏情況。中國即將頒布的“線纜燃燒性能分級”標準也引用了該測試標準，按滴漏性能從優到差分為D0(1200秒內無滴漏)，D1(1200秒內滴漏時間<10秒)，D2(1200秒內滴漏時間>10秒)三級。而CMP線纜，其主要材料是FEP，而FEP即使在高溫下產生熔融狀態，它也不會滴漏，不燃燒，不分解。這樣就可避免火焰間接向周邊物質產生滴漏方式的蔓延。有利于盡快撲滅火勢。

五、CMP線纜的物理及電氣特性

　　CMP線纜不僅具有以上多種安全特性，在實際的應用中，更有良好的物理及電氣特性。

　　由于CMP線纜的高阻燃特性，在通常的項目布線中，可以允許CMP線纜敞開式布線，不需要穿管或走密封線槽。不僅可以節省大量的布線管道與線槽，也方面了線纜的布放施工，大大提高了施工效率。對日后線纜的管理和維護也更加方便。

　　另外，CMP的絕緣層使用的是FEP材料，而FEP材料的介電常數相對于PE材料的介電常數比較小(FEP的介電常數約為2.1，PE的介電常數為2.25-2.35)。絕緣層介電常數值越接近1(真空的介電常數為1)，對線纜信號傳輸的影響也越小，線纜的電氣性能就越好。所以，在同等條件下，CMP線纜的特性要優于其它線纜。

　　六、總結

　　隨著我國社會的發展及信息技術的不斷進步，弱電通訊線纜的防火阻燃日益被國家及各級單位所重視。一些大型的、重要的項目，設計單位及業主都已意識到使用防火阻燃線纜的重要性。但基于國內布線行業長期對弱電通訊線纜防火阻燃意識的淡薄，對防火阻燃線纜概念的模糊不清，甚至有種種誤解和錯誤認識，導致了真正阻燃線纜、尤其是高阻燃CMP線纜在實際項目中應用的缺乏。

　　但可喜的是，國內第一部國標級線纜阻燃分級標準即將頒布，到時國內線纜的阻燃特性將有明確的分級。業主就能根據需求明確指定他們想要的阻燃級別線纜。這將對整個阻燃線纜的市場帶來一個良性發展的環境。CMP，說到底也只是一種阻燃分級，筆者期待著有那么一天，防火阻燃安全這不再是廠商的呼吁和標準的強制，而成為人們自覺的安全意識，一種對公眾的安全保護意識和社會責任感。
